SEVEN Sensör Kutusu

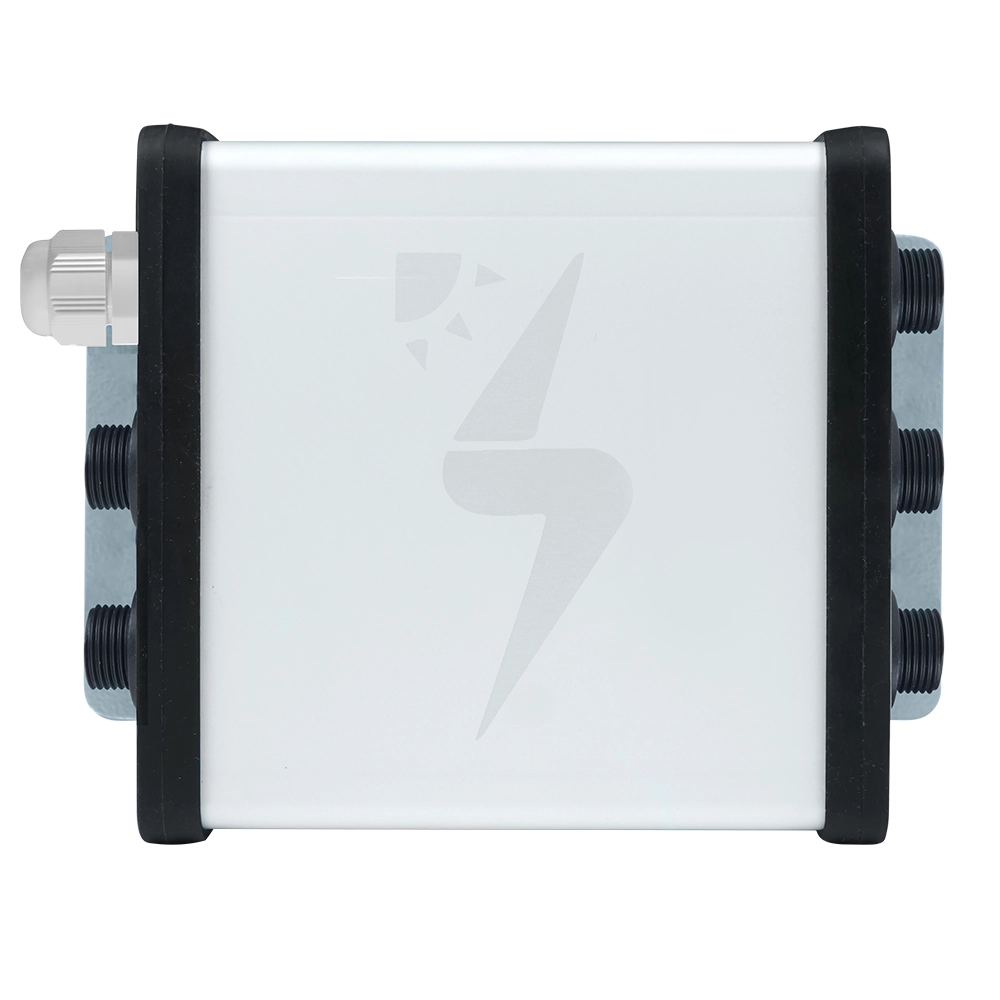

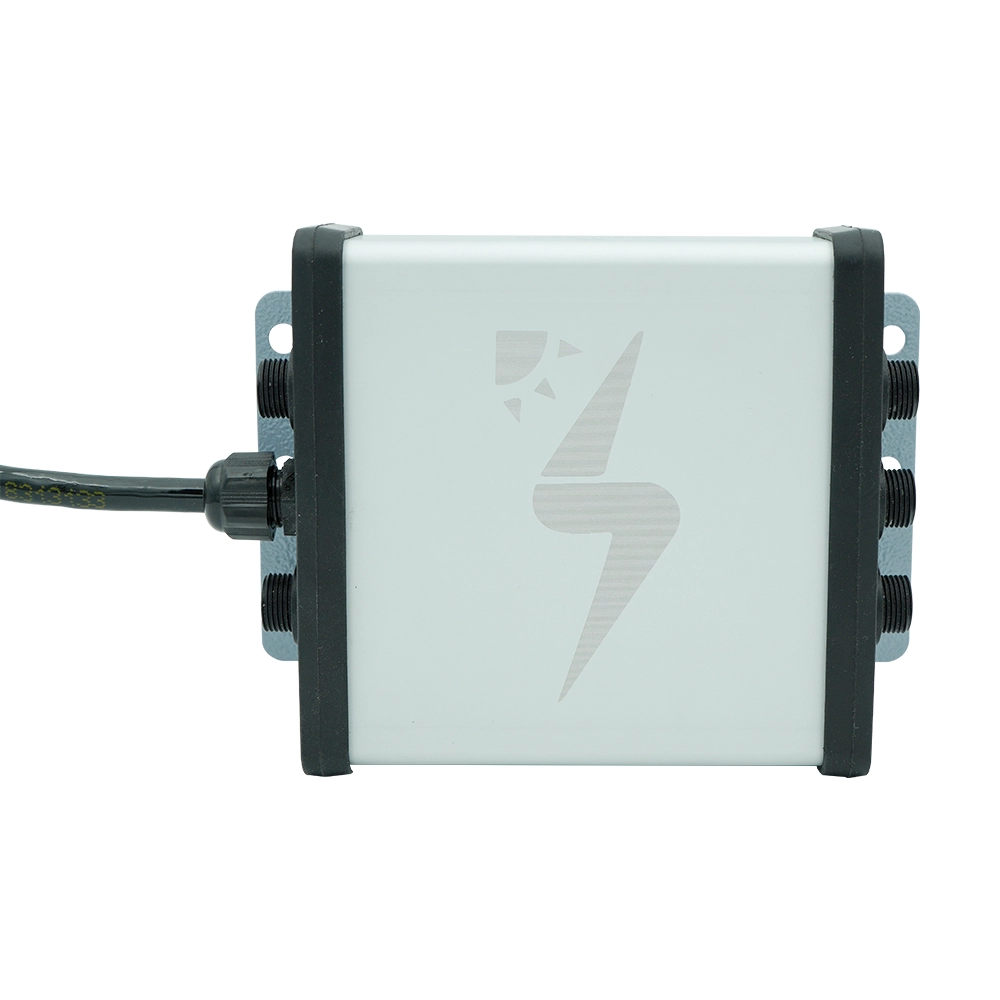

Sensör Kutusu UV korumalı alüminyum bir kutudur, 5 farklı sensör bağlanabilmektedir. Sensör Kutusu bu sensörlere ait verileri RS485 Modbus RTU protokolü aracılığı ile datalogger ya da Scada sistemine aktarır.

Talep Gönderin
Kategori:
Datasheet

Sensör Kutusunda maks. 6 giriş ve 1 çıkış konektörüne sahiptir. Her plastik konektörün farklı bir pin numarası vardır, bu da saha kurulumu sırasında herhangi bir bağlantı karışıklığını önler. SEVEN Sensör Kutusu, Tak ve Çalıştır prensibi ile çalışan bir cihazdır.

Teknik Veri

Genel Bilgi
Çalışma Sıcaklığı -40 °C ila +90 °C
Elektriksel Bağlantı 3 m PUR Kablo LIYC11Y, UV ve hava koşullarına dayanıklı
Güç Kaynağı 12 ile 30 VDC (20 VDC’de is 30 mA)
Veri Çıkışı RS485, 19200 Baud hızına kadar
Haberleşme Protokolü Sensör kutusu, 2 telli bir RS485 veri yolu üzerinden bağlanır. Modbus RTU Protokolü, Sunspec uyumlu
Galvanik İzolasyonn Güç kaynağı ve RS485 hattı arasında 1000 V
Sensör Kutusu UV ışınlarına dayanıklı malzemeden yapılmış hava koşullarına dayanıklı bağlantı kutusu
Boyut, Ağırlık 108 mm x 140 mm x 42 mm, yaklaşık 300 g
Koruma Sınıfı IP54(IP65, IP68 opsiyonları ile)
Elektriksel Bağlantı
Kahverengi Güç (+)
Beyaz Güç (-)
Yeşil RS485 A / Veri (+)
Sarı RS485 B / Veri (-)
Giriş#1 Ortam Sıcaklık ya da Panel Sıcaklık Sensörü (PT1000), 4 pinli konnektör
Giriş#2 Ortam Sıcaklık ya da Panel Sıcaklık Sensörü (PT1000), 5 pinli konnektör
Giriş#3 3S-WS-PLS, Rüzgar Hız Sensörü, 2 pinli konnektör
Giriş#4 3S-WD, Rüzgar Yön Sensörü, 3 pinli konnektör
Giriş#5 3S-RH&AT, Bağıl nem&Ortam Sıcaklık Sensörü, 7 pinli konnektör
Çıkış Güç ve Haberleşme, 6 pinli konnektör
Diğer
Garanti Üretici hatalarına karşı 5 yıl Sınırlı garanti. Sensör kutusunun kullanıcı veya montaj personeli tarafından açılması kabul edilmez. Sensör kutusunun açılması garanti koşullarını sona erdiren nedenlerden biridir.
Modbus Özellikleri
Baund Hızı 4800 , 9600 , 19200 , 38400
Parite None , even , odd
Durma Hızı 1, 2 (only none porite)
Fabrika Ayarları 9600 Baud , 8N1 , Adres : 1
