PV Sistemlerinde Meteorolojik Sensör Kurulumu

PV sistemlerinin (Güneş Enerji Santralleri-GES) verimliliğini ölçmek, sahanın anlık verilerini gözlemlemek ve olası olumsuz durumları tespit edebilmek için saha ile ilgili verilere ihtiyaç duyulmaktadır. Bu veriler meteorolojik hava gözlem istasyonunda bulunan sensörler kullanılarak elde edilir. Verilerin doğru ve güvenilir olması için sensörlerin standartlara (IEC 61724-1) uygun ve üretici tarafından belirtilen kurulum kılavuzu takip edilerek kurulması gerekmektedir.

Işınım Sensörünün Kurulumunda Dikkat Edilmesi Gerekenler

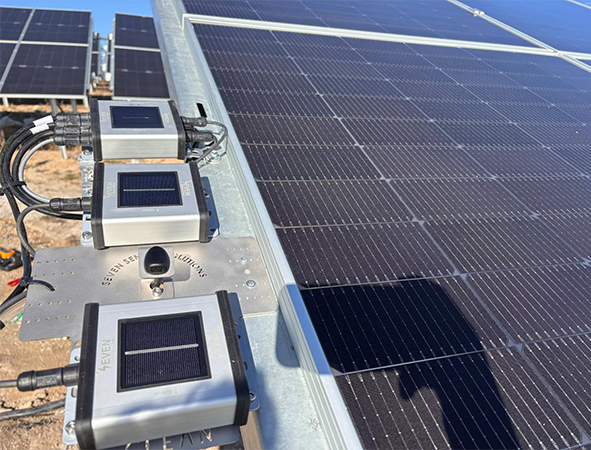

Işınım Sensörü Montajı – Yanlış	Işınım Sensörü Montajı – Doğru

Meteorolojik hava istasyonu sensör setinden ışınım sensörü, diğer bir deyişle piranometre PV sistemlerdeki analizler için en önemli veri kaynaklarından bir tanesidir. Bundan dolayı, verilerin doğruluğu önem arz etmektedir. Bunu sağlamak için sensörün kurulumu ve montajı çok önemlidir.

Işınım sensörünün sahada konumlandırılması, paneller ile aynı düzlemde ve eğimde/açıda olacak şekilde yapılmalıdır. Böylece sensörler, güneş panelleri ile aynı derecede güneş ışınımına maruz kalacaktır. Güneşten gelen ışınım değerleri, açısal ve düzlemsel farklılıklar minimize edilmiş şekilde ölçülecek ve ölçüm doğruluğu artmış olacaktır. Verilerin doğru ve güvenilir şekilde toplanması, analizlerin ve yorumların daha tutarlı, kesin ve bilimsel temellere dayanmasını sağlayacaktır.

Ayrıca, ışınım sensörünün montajı, yansımalardan kaynaklı oluşabilecek ışık kaynaklarından uzak bir noktaya montaj yapılmalıdır. Etrafta gölge oluşturabilecek nesne, ağaç, bina gibi gölge kaynakları bulunmamalıdır. Gölge kaynağı, sisteme montajı yapılan rüzgâr sensörleri, ortam sıcaklık sensörü gibi kullanılan diğer sensörlerde olabilir. Bundan dolayı tamamen güneş alacak şekilde gölge kaynaklarından uzak bir yere montaj yapılmalıdır.

Işınım sensörünün sahadaki kurulumu hassas olduğundan ve ürün özelinde dikkat edilmesi gereken noktalar olabileceğinden dolayı, üretici firma tarafından sağlanan kullanma kılavuzu takip edilerek montaj yapılmalıdır.

Ortam Sıcaklık Sensörü Kurulumunda Dikkat Edilmesi Gerekenler

Ortam sıcaklık sensörlerinin doğru ölçüm yapabilmesi için, kurulumu montajı sırasında birkaç noktaya dikkat edilmelidir. Güneş ışığının etkisiyle ısınan nesneler, çevredeki havadan çok daha yüksek sıcaklıklara ulaşabilir. Bu, sensörlerin yerleştirildiği ortamda yanıltıcı sonuçlar doğurabilir çünkü sıcak nesneler çevresindeki havayı ısıtarak sensörlerin sıcaklık ölçümünü etkiler. Örneğin, bir otomobilin ya da asfalt zemin gibi ısınmış yüzeylerin etrafında sensör kullanıldığında, gerçek hava sıcaklığına kıyasla daha yüksek okuma yapılabilir. Ayrıca, sıcak nesnelerin yaydığı kızılötesi ışınım da sensörün ölçüm doğruluğunu bozabilir. Bu nedenle, sıcaklık sensörlerinin doğru ve güvenilir ölçüm yapabilmesi için, çevresel ısı kaynaklarından, özellikle doğrudan güneş ışığından ve ısınmış yüzeylerden korunması gerekmektedir. Bu kriterlerin dikkate alınması, hatalı ölçümlerin önüne geçmek ve sensörlerin verimli bir şekilde çalışmasını sağlamak için belirtilen noktalar dikkate alınarak montajı yapılmalıdır.

Ortam Sıcaklık Sensörü Montajı – Yanlış	Ortam Sıcaklık Sensörü Montajı – Doğru

Ayrıca, ortam sıcaklık sensörünün mekanik yapısı (koruyucu shield), sensörün kolay bir şekilde hava sirkülasyonuna izin verecek şekilde tasarlanmıştır. Bunun sağlanabilmesi için, sensörün zemine dik bir şekilde monte edilmesi gerekmektedir. Montaj sırasında buna da dikkat edilmelidir.

Sensör, IEC 61724-1 standardına göre, güneş panellerinden en az 1 metre uzaklıkta olacak şekilde monte edilmelidir.

Rüzgâr Sensörleri Kurulumunda Dikkat Edilmesi Gerekenler

Rüzgâr hızı ve yön sensörleri, meteorolojik sensörlerin diğer iki önemli bileşenidir. Bu sensörler, rüzgârın hızı ve yönü hakkında kullanıcıya bilgi vermektedir. Böylece PV sistemlerinin (GES) performans takibi yapılmasında yardımcı olmaktadır.

Bu sensörlerin kurulumunun yapılacağı yerin yakınında, rüzgârın hızını ve yönünü etkileyebilecek herhangi bir bina, yükselti, ağaç, nesne veya yapı bulunmamalıdır. Rüzgâr yön sensörünün üzerinde bulunan işaretin kuzeye geldiğinden emin olunarak montaj yapılmalıdır.

Ayrıca, rüzgâr sensörlerinin hava akışını doğru şekilde algılayabilmesi için düz bir yüzeye, dik şekilde monte edilmesi büyük önem taşır.

Rüzgâr Hız Sensörü Montajı – Yanlış	Rüzgâr Hız Sensörü Montajı – Doğru

Panel Sıcaklık Sensörü Kurulumunda Dikkat Edilmesi Gerekenler

Meteorolojik sensör grubunda yer alan panel sıcaklık sensörünün görevi, panelin sıcaklığını ölçerek güneş enerji santrallerinin performans değerlendirilmesi ile ilgili sisteminin analizine yönelik veri sağlamaktır. Sistemin verimini etkileyen en önemli parametrelerden bir tanesi panel hücre sıcaklığıdır. Bundan dolayı panel sıcaklık sensörünün montajının standartlara (IEC 61724-1) uygun şekilde yapılması önemlidir.

IEC 61724-1’e göre; panel sıcaklık sensörü, modül üzerindeki panellerin tam ortasına en yakın hücrenin merkezine gelecek şekilde yapıştırılmalıdır ve hücreler arasındaki sınırların dışında kalmamalıdır. Sensörün panele düzgün şekilde yapıştırıldığından emin olunmalıdır.

Yukarıdaki bilgilere ek olarak, sensörlerin kurulumunda üretici firma tarafından sağlanan kurulum kılavuzundaki teknik detaylar mutlaka dikkate alınmalıdır.

Panel Sıcaklık Sensörü Montajı – Yanlış	Panel Sıcaklık Sensörü Montajı – Doğru
