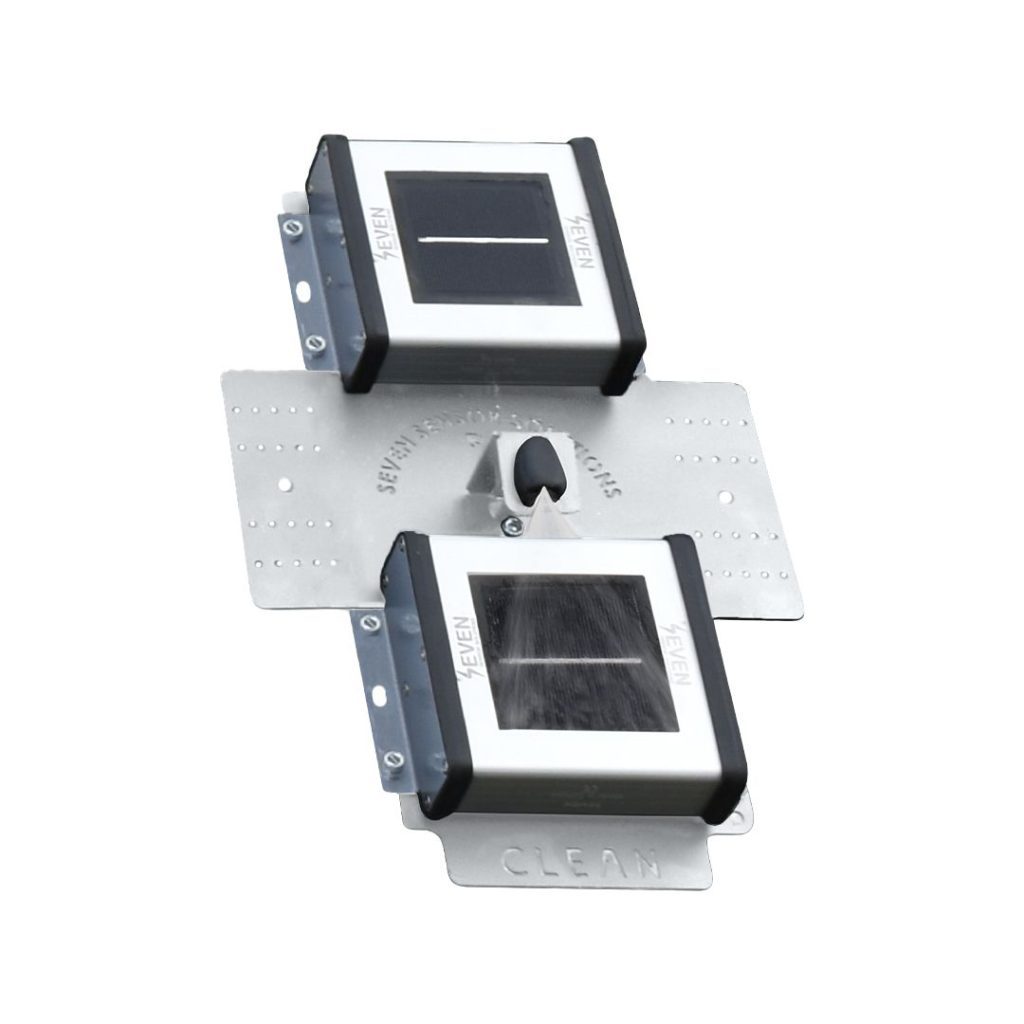

Otomatik Toz İzleme Sistemi
SEVEN Toz İzleme Sistemi, çevresel faktörlerden kaynaklanan ve enerji kaybına neden olan kirlenmeyi ölçer (Toz Oranı = Enerji Kaybı). Hem geniş alanlar hem de çatı projeleri için uygun olan toz izleme sistemi, kirlenmeden kaynaklanan üretim kayıplarını kullanıcıya bildirir. Standartlara göre Toz Oranı=Enerji Kaybı olduğu için sistem toz oranını %10 olarak okursa, enerji kaybı da %10 demektir.
Kategori: Toz Sensörü
AÇIKLAMA
SEVEN toz izleme sistemi, temiz sensör ve kirli sensör olmak üzere iki referans hücre kullanılır ve referans hücrelerden alınan değerlerini karşılaştırarak tesisin kirlilik oranını hesaplar. Kullanılan iki referans hücreden biri paneller ile aynı şartlarda bırakılırken diğer referans hücre ölçüm öncesi temizlenir. Temiz kalacak referans hücrenin temizliği saf su ile otomatik olarak yapılır.
IEC 61724-1 standardına göre toz oranı günde bir kez hesaplanmalıdır. Ölçüm yerel öğlen saatinden itibaren ±2 saat içinde yapılmalıdır. Kullanıcı, üretim kaybını önlemek ve tesisin performansını artırmak için kirlenme oranını kontrol ederek panel temizliğine karar verebilir.
EKİPMAN ÖZELLİKLERİ
Işınım Sensörleri:
Referans Hücre olarak da bilinen ışınım sensörleri ile panellerin maruz kaldığı ışınım değerini ölçülür. Işınım sensörlerinden biri panellerle aynı koşullarda bırakılır (kirli sensör) ve diğeri günde bir kez temizlenir (temiz sensör). Kirlenme oranını ölçmek için saha koşullarına bağlı olarak temizleme sürelerinin sayısı artırılabilir
Elektronik Kutu:
Toz sensörüne ait kartın muhafaza edildiği ve kablo bağlantılarının sağlandığı kutudur. Elektronik kutunun yağış ve güneşten etkilenmeyecek şekilde monte edilmesi gerekmektedir.
Montaj Plakası:
Siyah boyalı paslanmaz çelik plakalar. Bu plakalar güneş panelleri ile aynı açıda ve paralel olarak monte edilmelidir.
Nozullar:
Temizlemek için sensör yüzeyine su püskürtme püskürtmeye yarayan nozullardır.
Su Tankı:
Temizleme tankı 18 litre kapasiteye sahiptir ve saf su ile doldurulur. Dolu bir depo 6 ay boyunca temizlik için saf su sağlar. Depo yılda yaklaşık 2 kez doldurulmalıdır. Pompanın günde bir kez çalışması yeterli olacaktır.
TEKNİK VERİ
| Genel Bilgiler | |
| Temiz Referans Hücre | Monokristal Silikon (52 x 52mm) |
| Kirli Referans Hücre | Monokristal Silikon (52 x 52mm) |
| Çalışma Sıcaklığı | 40°C / +85°C |
| Toz Ölçüm Aralığı | %0 – %100 |
| Çözünürlük | %1 |
| Belirsizlik | ≤%1 |
| Hesaplama Standardı | IEC61724-1 (Annex C) |
| Su Tüketimi | 36 lt/yıl (Yılda 12 kez doldurma) |
| Dolma Solüsyon Oranı | %65 saf su+%35 antifriz (Hava koşullarında <0 °C) |
| Maksimum Su Hattı Uzunluğu | 2,5 metre |
| Haberleşme Protokolü | Modbus RTU Protokolü ve 2 telli RS485 veri yolu üzerinden haberleşme, SunSpec haberleşme seçenekli |
| Su Tankı Kapasitesi | 40 Litre |
| Toz Sensörü Kablo Bağlantısı | |
| Yeşil | RS485 A / Veri (+) |
| Sarı | RS485 B / Veri (-) |
| Elektronik Kutu Kablo Bağlantısı | |
| RS485 | 2 pinli konnektör |
| 220 V AC | 3 pinli konnektör |
| Su Tankı | 4 pinli konnektör |
| Işınım Sensörü | 6 pinli konnektör |
Sistem, 2,5 metre su hortumu uzunluğu için tek seferde yaklaşık 100 mililitre su tüketir. Su hortumu 2,5 metreden uzunsa SEVEN’e danışın.
