Meteorolojik Hava Gözlem İstasyonları İçin Dış Mekân Uygunluk Testleri

Güneş enerjisi santrallerinin verim analizlerine, eksikliklerin tespit edilmesine ve son kullanıcıya bilgi sağlanmasına katkıda bulunduğu için, bu ürünlerin uzun süreli ve verimli çalışması önemlidir.

Bu ürünlerin doğru çalışmasını sağlamak için, sensörlerin mekanik yapılarının zorlu çevresel koşullarına karşı dirençli ve dayanıklı olması gerekmektedir. Bu zorlu koşullara karşı mekanik yapıların durumunu değerlendirmek için, sensörler çeşitli testlere tabi tutulmaktadır.

Dış Mekân Uygunluk Testlerinin Standardı: IEC 61215

Meteorolojik hava gözlem istasyonlarında kullanılan sensörler, fotovoltaik güneş panelleri ile aynı şartlara maruz kaldığından, IEC 61215 (Terrestrial photovoltaic (PV) modules – Design qualification and type approval) standardında belirtilen dış mekân uygunluk testlerine tabi tutulmaktadır. Bu standart, ürünlerin zorlu çevresel koşullara dayanıklılığını ölçen mekanik testleri içermektedir. Bu testlerin sonucunda, en ideal malzeme seçimi ve tasarım gibi konular değerlendirilerek ürünlerin üretim süreçleri belirlenir ve gerekli iyileştirmeler yapılır. Bu testler arasında; Açık Havada Bırakma Deneyi, Ultraviole Şartlandırma Deneyi, Isıl Çevrim Deneyi, Nem Donması Deneyi, Yaş Sıcaklık Deneyi deneyler yer almaktadır.

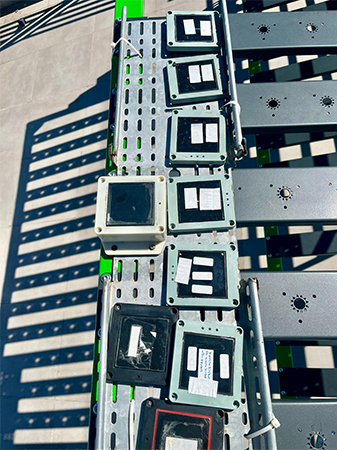

Açık Havada Bırakma Deneyi

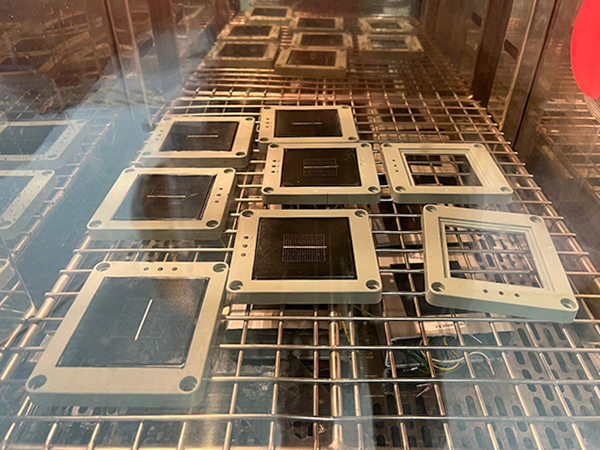

İklimlendirme Kabini Testleri (Isıl Çevrim Deneyi, Nem Donması Deneyi, Yaş Sıcaklık Deneyi deneyleri)

Sensör grubunun ana ürünü olan ışınım sensörü (piranometre), belirtilen testlere tabi tutularak mekanik uygunluğu ve dış ortama uygunluğu değerlendirilmektedir. Testler sonucunda sensörler görsel muayeneye tabi tutulur. Muayene sonucu olumlu/başarılı olursa, sensörler dış mekan uygunluğunu almış olur. Bu testlerin yanında, opsiyonel olarak sunduğumuz IP testi de yapılmaktadır.

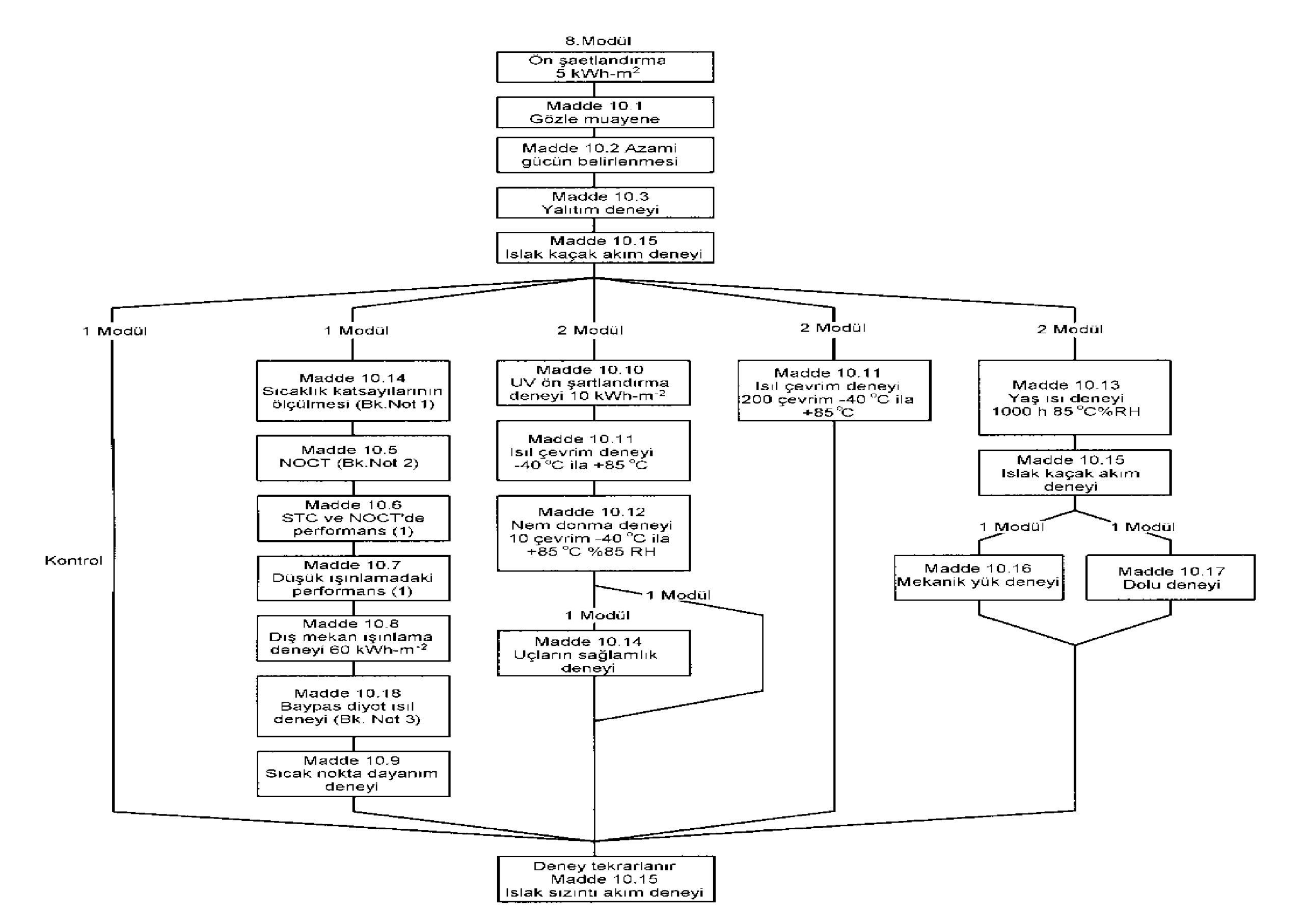

IEC61215 Deney Akış Planı

Rüzgar Hız Sensörü (Anemometre) Testleri

Meteorolojik hava gözlem istasyonu sensör setimiz ürünlerinden olan rüzgar hız sensörlerimiz, yukarıda belirtilen testlere ek olarak referans sensör kullanılarak yapılan kalibrasyonun yanında, rodaj testi ve yüksek hıza dayanım testine tabi tutulmaktadır. Böylece sensörlerin dönme hassasiyetleri (düşük ve kalkış hızı) artırılmış ve yüksek hızlardaki sensörün mekanik yapısı gözlemlenmiş olmaktadır.

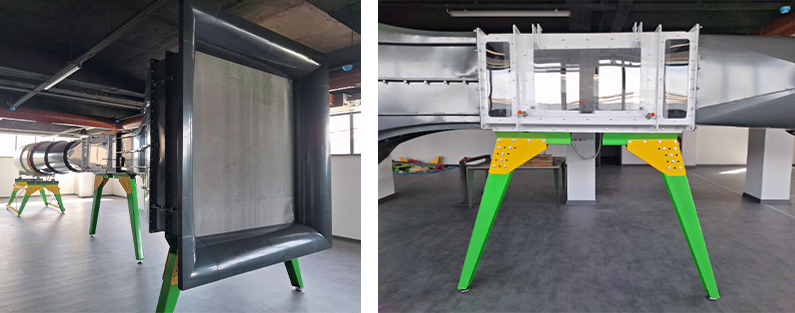

Rüzgar Hız Sensörü (Anemometre) Test/Kalibrasyon Düzeneği (Rüzgar Tüneli)

Ürün grubumuzun diğer bir üyesi olan ortam sıcaklık ve nem sensörlerinde kullanılan koruma kalkanları da IEC61215 dış mekâna uygunluk testlerine tabi tutularak, sensörlerin çevresel etkilere karşı dayanıklılığı testler ile doğrulanmaktadır.

IPX7/IPX8 Test Düzeneği ve Yüksek Koruma Sınıflarının Dezavantajları ve Tasarım Çözümleri

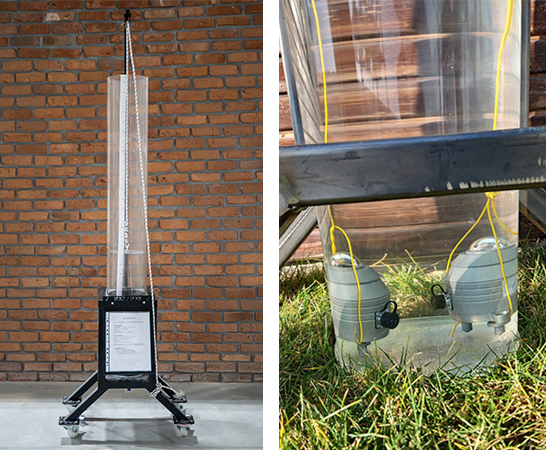

IPX7/IPX8 TEST DÜZENEĞİ

IPx6-IPx7 veya IPx8 koruma sınıfına sahip ürünler elde edebilmek için gerekli testler yapılmaktadır. Bazı durumlarda her zaman yüksek koruma sınıfına sahip ürünleri almak avantaj sağlamayabilir.

Yüksek koruma sınıfına sahip ürünlerde, ürün içerisinde yer alan elektronik kart ya da kablo bağlantı noktaları dış ortamdan tamamen izole edildiğinde, sensörün iç kısmında doğal havalandırma imkânı ortadan kalkmaktadır.

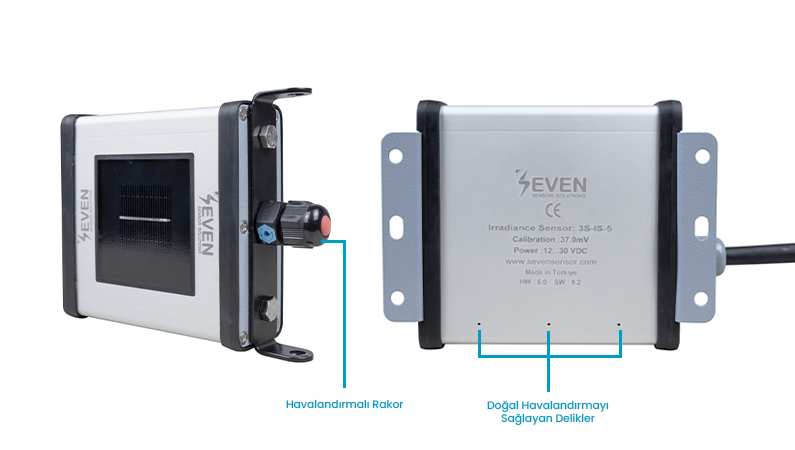

Uygun Havalandırmalı Tasarım Örnekleri

Bu izolasyon, doğal havalandırmayı engelleyerek ürün içerisindeki hava akışının durmasına neden olur. Hava sirkülasyonunun olmaması, iç ortamda nem birikimine ve buğulanmaya yol açabilir. Bu durum, zamanla kart üzerindeki komponentlerde korozyon oluşmasına, bağlantı noktalarında temassızlık gibi arızalara neden olarak sensörün performansını olumsuz etkiler.

Bu nedenle, sensörlerin tasarımı yapılırken yalnızca yüksek koruma sınıfı hedeflenmemeli, aynı zamanda iç ortamda kontrollü hava sirkülasyonu sağlanacak şekilde bir yapı da düşünülmelidir. Bu amaçla, uygun havalandırma malzemeleri kullanılarak hem dış ortamdan koruma sağlanmalı hem de iç ortamda nem dengesini koruyacak çözümler uygulanmalıdır.

Seven Sensor olarak, meteorolojik hava gözlem istasyonu ürünlerimizin tasarım ve iyileştirme süreçlerinde, Ar-Ge ekibimiz IEC 61215 standardı çerçevesinde belirlenen testlere dayanarak tüm analiz ve uygulamaları yürütmektedir.
