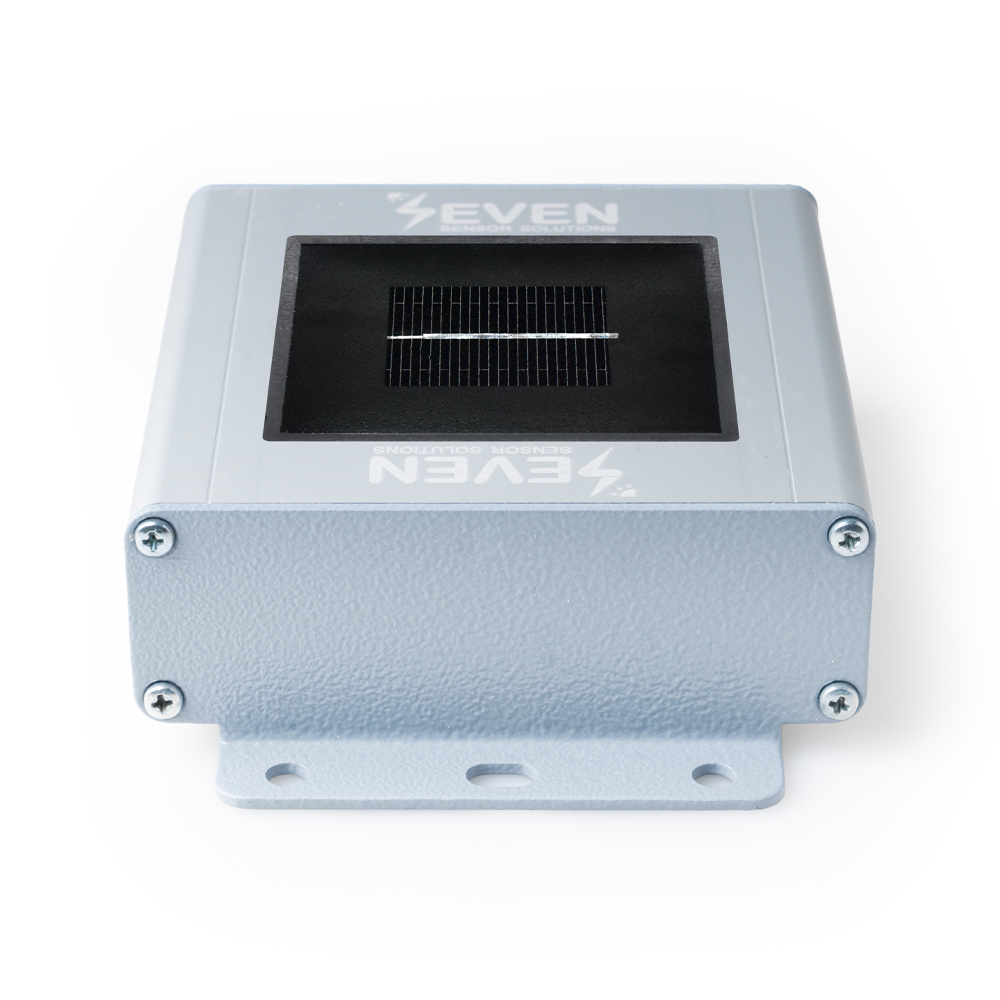

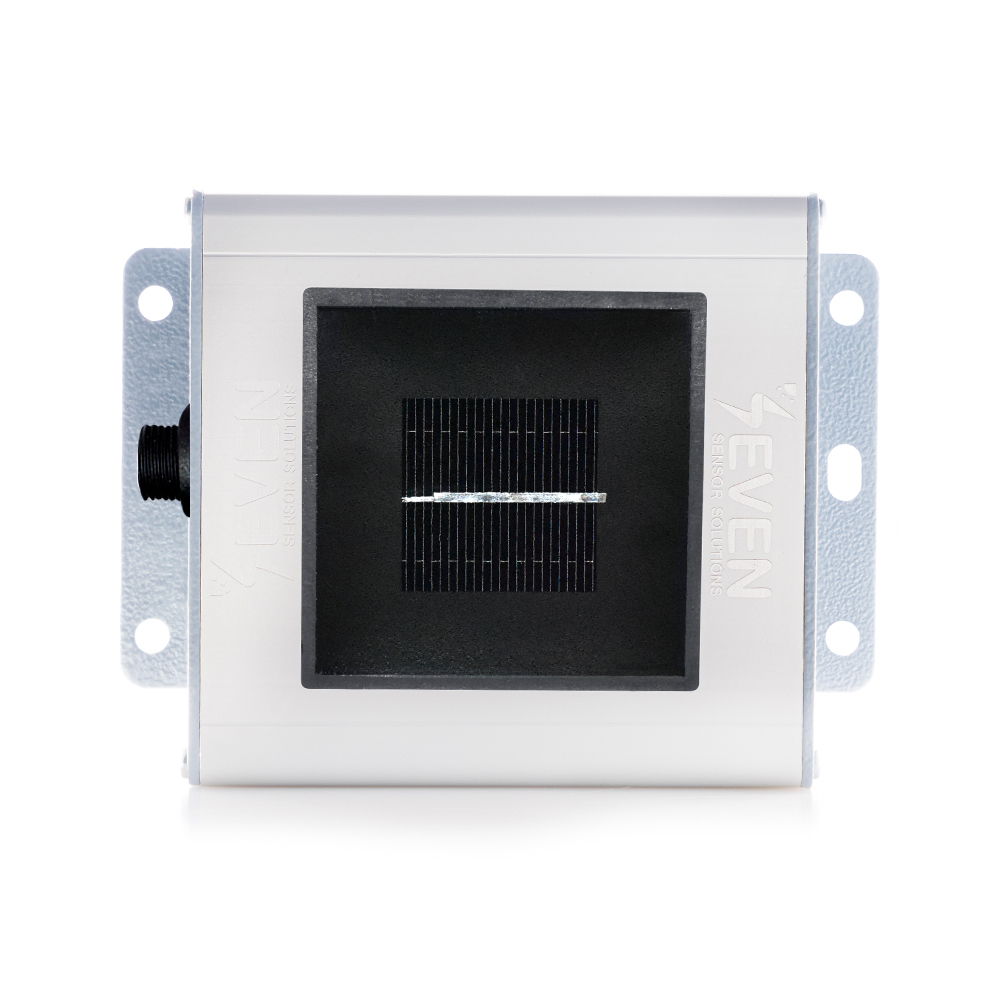

Işınım Sensörü / Analog 0-1,5V
Bu Işınım Sensörü, 0-1,5V girişli veri kaydedicilere sahip PV Tesislerinin ışınım miktarını ölçmek için kullanılır. Işınımın yanı sıra, bir dahili hücre sıcaklık sensörü de içerir. Sensör kutusu montajı kolaylaştırmak amacı ile yanlarında montaj delikleri olarak üretilir ve kablo ile birlikte tedarik edilir.
Bu ışınım sensörü modeli, SolarEdge Gateway ve 0-2V portuna sahip diğer tüm Datalogger'lar ile %100 uyumludur.
Kategori: Işınım Sensörü
ÇALIŞMA PRENSİPLERİ
Analog ışınım sensörü bir şönte bağlı monokristal güneş pilinden üretilmektedir. Düşük şönt direnci, hücrenin kısa devre noktasına yakın çalışmasına neden olur. Kısa devre akımının sıcaklık katsayısı küçük bir hata yaratır. Hücrenin kısa devre akımının ölçüm sinyalleri ve sıcaklık sensörünün direnç değeri bir mikro denetleyici tarafından ölçülür. Sensör dahili sıcaklık sensörü de içerdiği için sıcaklık telafili ışınım değeri hesaplayabilmektedir. Hesaplanan ışınım ve sıcaklık değerleri bir 0-1,5V protokolüne verilir.
Elektronik devre düşük güç tüketimi için optimize edilmiştir.
Işınım Sensörü Mekanik Yapısı
- Referans Hücre: Hücre, 180 °C homojen sıcaklıkta ve vakum etkisi altında 2 EVA levha, bir Tedlar levha ve 3mm temperli cam ile lamine edilir. Monokristal hücrenin boyutu 52×52 mm² veya 31x31mm²’dir.
- Sensör Kutusu: UV korumalı alüminyum bir kutudur. Sensör kutusunun yanlarında montaj delikleri vardır ve bunlar kolay saha kurulumu içindir. IP Sınıfı için üç seçenek vardır; IP54, IP65 ve IP68. Havalandırma amacıyla, kutunun alt tarafında 1 mm delikler veya yan tarafında bir havalandırma tapası vardır.
- Konektörler: UV korumalı plastik konnektörlerin her biri farklı pin numarasına sahiptir, bu da saha kurulumu sırasında herhangi bir bağlantı karışıklığını önler. Bağlantı kabloları 1,5m veya 3m uzunlukta teslim edilir. SEVEN ışınım sensörü, tak ve çalıştır cihazı ve son kullanıcı dostu çalışma olarak tasarlanmıştır.
| Ürün Kodu | 3S-IS-T-V |
| Referans Hücre | Monokristal Silikon (31mm x 31 mm) |
| Akım Şöntü | Doğrudan hücrenin kutuplarına lehimlenmiş yüksek hassasiyetli şönt direnç |
| Işınım Aralığı | 0 – 1500 W/m² |
| Belirsizlik | ≤%1,2, IEC61724-1 standardına göre A Sınıfı |
| Çözünürlük | IEC61724-1 standardına göre 0,1 W/m² ≤ 1W/m² A Sınıfı |
| Tepki Süresi | 1 sn. 3 sn’den az olduğu için IEC61724-1 standardına göre A Sınıfı |
| Sapma | Yılda %0,3’den çok daha az sapma oranı |
| Görüş Alanı | IEC61724-1 standardı A Sınıfı gereğince 160°’den büyük |
| Tilt-Azimut Açısı | 0°- 0° , ≤ 1°; IEC61724-1 standardına göre A Sınıfı |
| Çıkış Hızı | 1/s |
| Veri Çıkışı | Analog 0-1,5 V |
| Güç Kaynağı | 12 ile 30 VDC (20 VDC’de is 30 mA) |
| Güç Tüketimi | 15 mA max @24 VDC |
| Elektriksel Bağlantı | 3 m LIYYC11Y PUR Cable, UV and Weather Resistant |
| Hücre Sıcaklık Sensör Tipi | EN 60751’e göre A Sınıfı PT1000 |
| Çalışma Sıcaklığı | -40°C ila +85°C |
| Çalışma Nem Aralığı | 0 ila 100 % |
| Boyut | 142 mm x 110 mm x 40mm (WxLxH) |
| Ağırlık | 0.3 kg |
| Koruma Sınıfı | IP54(IP65, IP68 opsiyonları ile) |
| Muhafaza | Aluminyum |
| Uyumlu Standart | IEC 61724-1:2021 ve IEC 60904 |
| Kalibrasyon | Her sensör, ISFH-Almanya tarafından kalibre edilen bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 uyarınca Sınıf AAA Sun Simülatör altında kalibre edilir |
| Test | Test, Fraunhofer ISE, Almanya’dan kalibre edilmiş bir referans hücre kullanılarak doğal güneş ışığı altında gerçekleştirilir |
SEVEN Sensor Solutions, bir meteoroloji istasyonu tedarikçisi olarak, biri Modbus RTU çıkışlı, diğeri analog çıkışlı olmak üzere iki tip ışınım sensörü üretmektedir.
Analog sensörler, genellikle ölçülen miktarla orantılı olan sürekli bir çıkış sinyali veya voltaj üretir. Sıcaklık, hız, basınç, yer değiştirme, gerinim vb. gibi fiziksel büyüklüklerin tümü analog büyüklüklerdir çünkü doğaları gereği sürekli olma eğilimindedirler.
0-1,5V çıkışlı SEVEN Işınım Sensörü, UV ışınlarına dayanıklı malzemelerden yapılmış, hava koşullarına dayanıklı bir bağlantı kutusudur. Yüksek hassasiyetli bir şönte bağlı monokristal bir güneş pilinden yapılmıştır.
Analog girişli veri kaydedicilere takılarak güneş enerjisi santrallerinde ışınım değerini ölçmek için kullanılan bir analog çıkış içerir.0-1,5V ışınım sensörü, güneş ışınımını doğrudan güneşten alacak şekilde monte edilir. Bu nedenle, aynı ölçümleri elde etmek için fotovoltaik panellerle hizalanmalıdır.
Fotovoltaik piranometrenin monte edildiği yükseklik, ölçümün doğruluğu açısından kritik değildir.
SEVEN Sensör Çözümleri, her iki tarafında montaj braketleri bulunan bir ışınım sensörü sağlar, böylece nerede olursa olsun güneş paneline esnek bir şekilde monte edilebilir.
