Güneş Enerji Santralleri için Sıcaklık Sensörleri
Güneş enerji santrallerinde sıcaklığın önemi ve paneller üzerindeki etkisi önemlidir. Fotovoltaik sistemlerde güç çıkışı ile panel sıcaklığı arasında ters bir orantı vardır. Panellerde sıcaklığın yükselmesiyle panellerden alınan güç azalacaktır. Ortamdaki sıcaklığın yükselmesi ile panellerin içerisindeki hücrelerinde sıcaklığı yükseleceği için üretilen enerjide azalma meydana gelecektir.

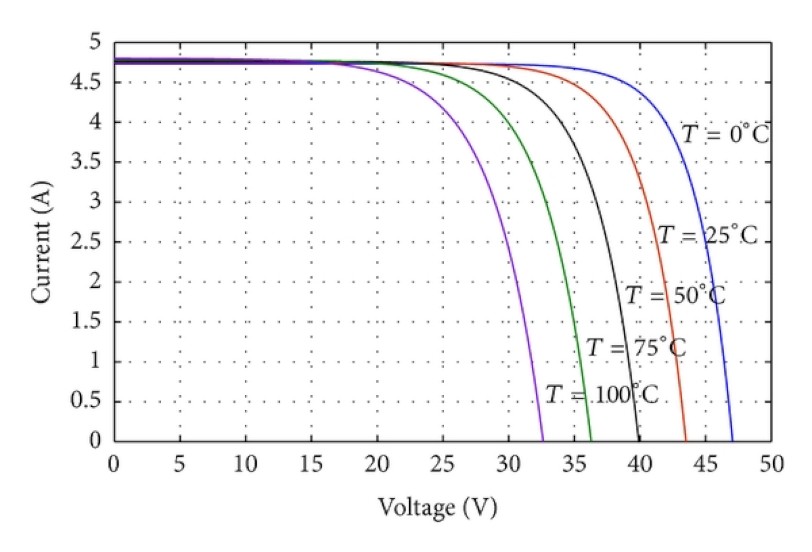

Fotovoltaik hücreler için 25°C sıcaklık 1.000 W/m2 güneş ışınımı ve 1.5 AM ( hava kütlesi) ideal test koşulu olarak kabul edilir. Panellerin verimleri bu değerlere göre hesaplanır. Güneşten gelen ışınım ile beraber elektrik üretimi başlayacak fakat panellerin verimi %100 olmadığından dolayı güneşten gelen ışınım ile elde edilen enerjinin bir kısmı elektrik enerjisine dönüşürken bir kısmı da ısı enerjisine dönüşecektir. Bu olayın sonucunda panellerde sıcaklık artışı meydana gelecektir. Panellerin ısınmasıyla serbest kalan elektronların hareketinden dolayı akım artışı meydana gelecek fakat gerilim değeri düşecektir. Aşağıdaki grafik bu düşüşü göstermektedir.
Neden iki tip sıcaklık sensörü kullanırız?
Ortam sıcaklığını ölçmek için kullanılan ortam sıcaklık sensörleri ile panellerin sıcaklığını ölçmek için kullanılan panel sıcaklık sensörleri vardır.
Bir örnek vererek açıklamak gerekirse, sıcak yaz aylarında ortam sıcaklığı +35 dereceyi gösterirken panel sıcaklığı +60..+65 derece aralığında olması olasıdır. Eğer sadece ortam sıcaklık sensörü kullanılarak izleme yapılırsa panellerdeki sıcaklık değeri ile ilgili yanılgıya düşülecektir veya tam tersi sadece panel sıcaklık sensörü kullanılarak izleme yapılırsa ortamdaki sıcaklık değeri farklı olacağı için sistem değerlendirmesi yapılırken işletmeciler eksik değerler ile performans değerlendirmesi yapacaktır. Bu nedenle iki tip sensör kullanılarak bu hatanın önüne geçilir.
Güneş panellerinde sıcaklığın yüksek olması daha fala enerji üretileceği anlamına gelmediği görülmektedir. Sıcaklığın yüksek seviyelerde olması anlaşılacağı üzere panellerin verimini düşürmektedir.
Güneş enerji santrallerinde sıcaklık ölçümü yapılırken ortam sıcaklık ve panel sıcaklık sensörleri kullanılarak sıcaklık ölçümü yapılır. Seven Sensor olarak güneş enerji santrallerinde iki sensör tipinin de kullanılmasını öneriyoruz.
Sıcaklık Sensörlerinin Teknik Özellikleri
Seven Sensor markası ile ürettiğimiz ortam sıcaklık ve panel sıcaklık sensörleri, PT1000 ve DS18B20 algılayıcılar ile üretilmektedir aşağıdaki tablolarda bu sensörlerin teknik özellikleri görülmektedir.
| ORTAM SICAKLIK SENSÖRÜ | DS18B20 | EN 60751’E GÖRE PT1000 1/3 CLASS B |
|---|---|---|
| Ölçüm Aralığı | -55…+125 | -20…+80°C |
| Doğruluk | ± 0.5 C⁰ | ± 0.1 ⁰C |
| Sensör Muhafazası | Paslanmaz çelik boru, 6 mm çap, 50 mm boy | Paslanmaz çelik boru, 6 mm çap, 50 mm boy |
| Kablo | 3 m PUR Kablo, UV ve hava koşullarına dayanıklı | 3 m PUR Kablo, UV ve hava koşullarına dayanıklı |
| Koruma | IP67 | IP65 |
| PANEL SICAKLIK SENSÖRÜ | DS18B20 | EN 60751’E GÖRE PT1000 1/3 CLASS B |
|---|---|---|
| Ölçüm Aralığı | -55…+125 | -20…+80°C |
| Doğruluk | ± 0.5 C⁰ | ± 0.1 ⁰C |
| Sensör Muhafazası | Alüminyum plakalı plastik kutu, Y x G x U: 12 mm x 50 mm x 50 mm | Alüminyum plakalı plastik kutu, Y x G x U: 12 mm x 50 mm x 50 mm |
| Kablo | 3 m PUR Kablo, UV ve hava koşullarına dayanıklı | 3 m PUR Kablo, UV ve hava koşullarına dayanıklı |
| Koruma | IP67 | IP65 |
Seven Sensor markası ile ürettiğimiz sıcaklık sensörleri ile ilgili daha detaylı bilgilere sitemizdeki teknik dökümanlardan ulaşabilirsiniz.
