Growatt Hava İstasyonu

Hava gözlem istasyonunuzda bulunması gereken sensörler

Ürün Fotoğrafı	Sensör
	Sensör Tipi: Işınım Sensörü Ürün Kodu: 3S-IS Ürün Detayı: Işınım Sensörü – Modbus RTU Çıkışlı
	Sensör Tipi: Ortam Sıcaklık Sensörü Ürün Kodu: 3S-AT-PT1000 Ürün Detayı: Ortam Sıcaklık Sensörü – PT1000
	Sensör Tipi: Panel Sıcaklık Sensörü Ürün Kodu: 3S-MT-PT1000 Ürün Detayı: Panel Sıcaklık Sensörü – PT1000
	Sensör Tipi: Rüzgar Hız Sensörü Ürün Kodu: 3S-WS-PLS Ürün Detayı: Pulse(Darbeli) Rüzgar Hız Sensörü
	Sensör Tipi: Bağıl Nem Sensörü Ürün Kodu: 3S-RH&AT Ürün Detayı: Dijital Çıkışlı Bağıl Nem Sensörü
	Sensör Tipi: Rüzgar Yön Sensörü Ürün Kodu: 3S-WD Ürün Detayı: Potansiyometre Çıkışlı Rüzgâr Yön Sensörü

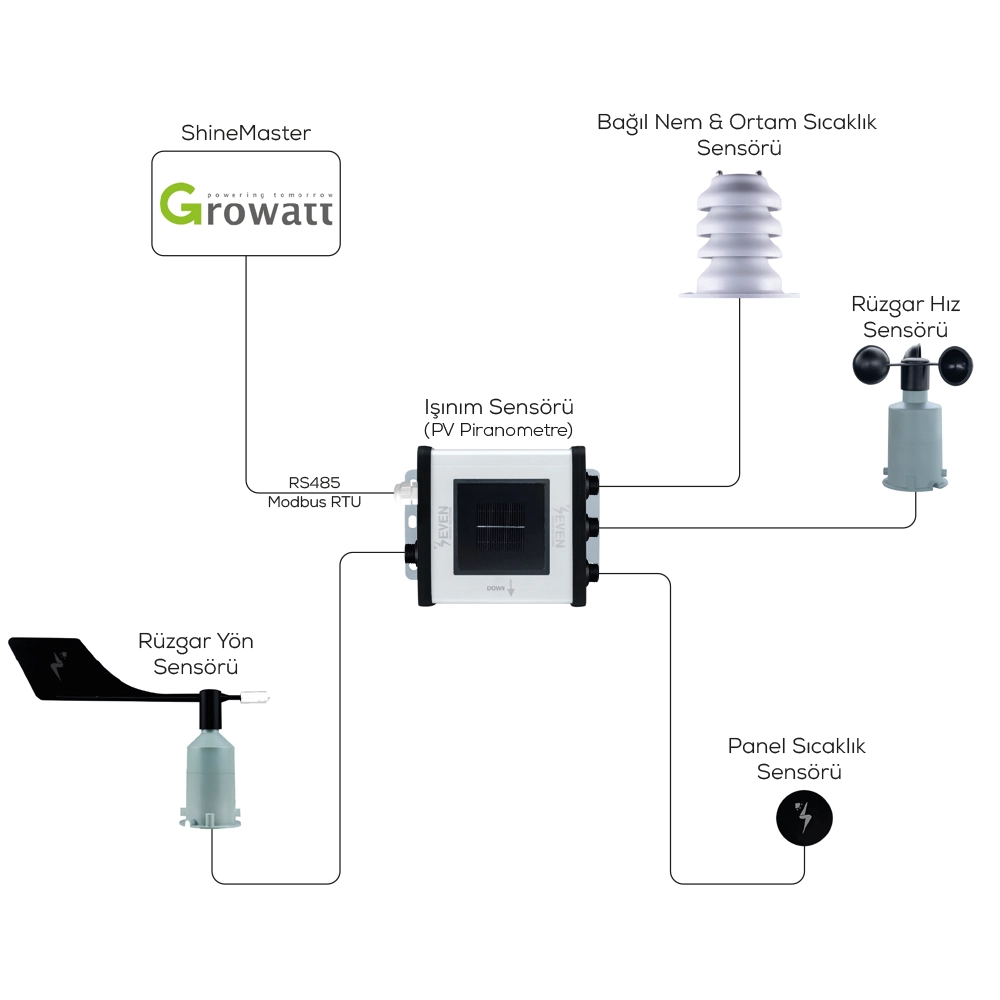

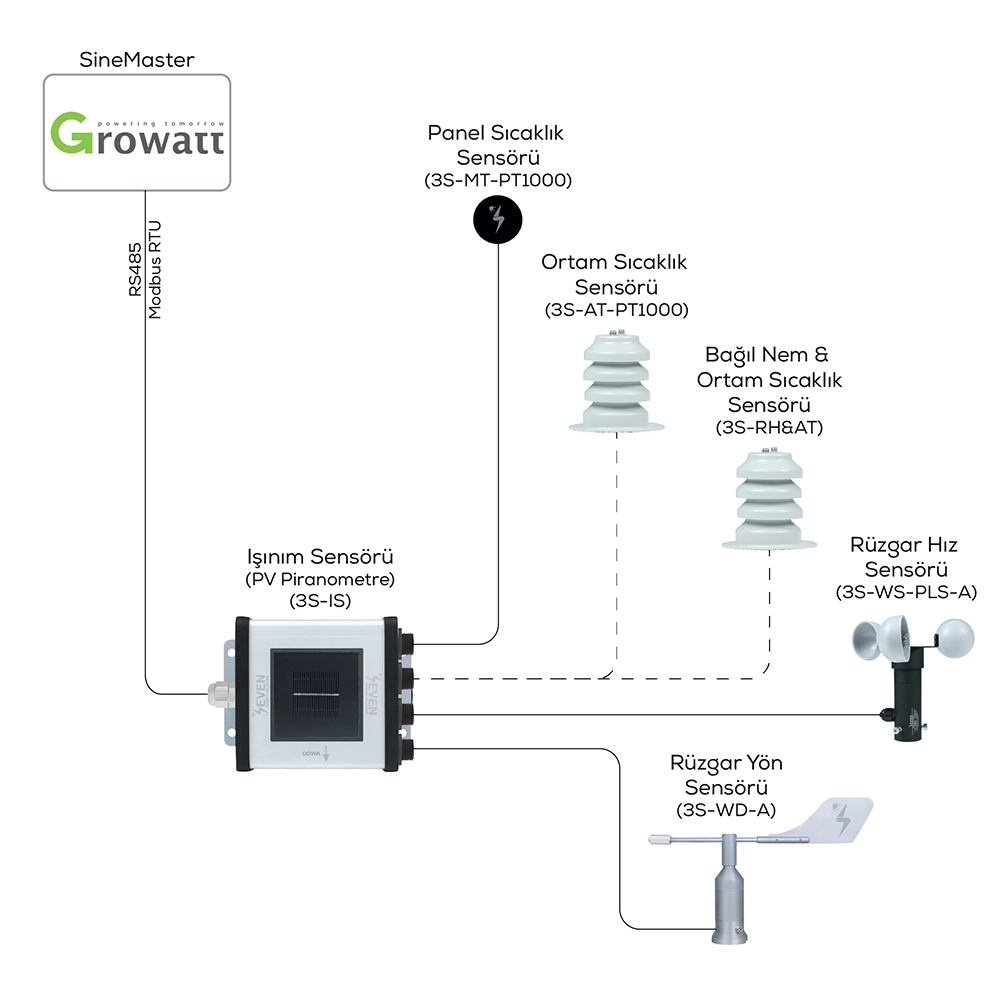

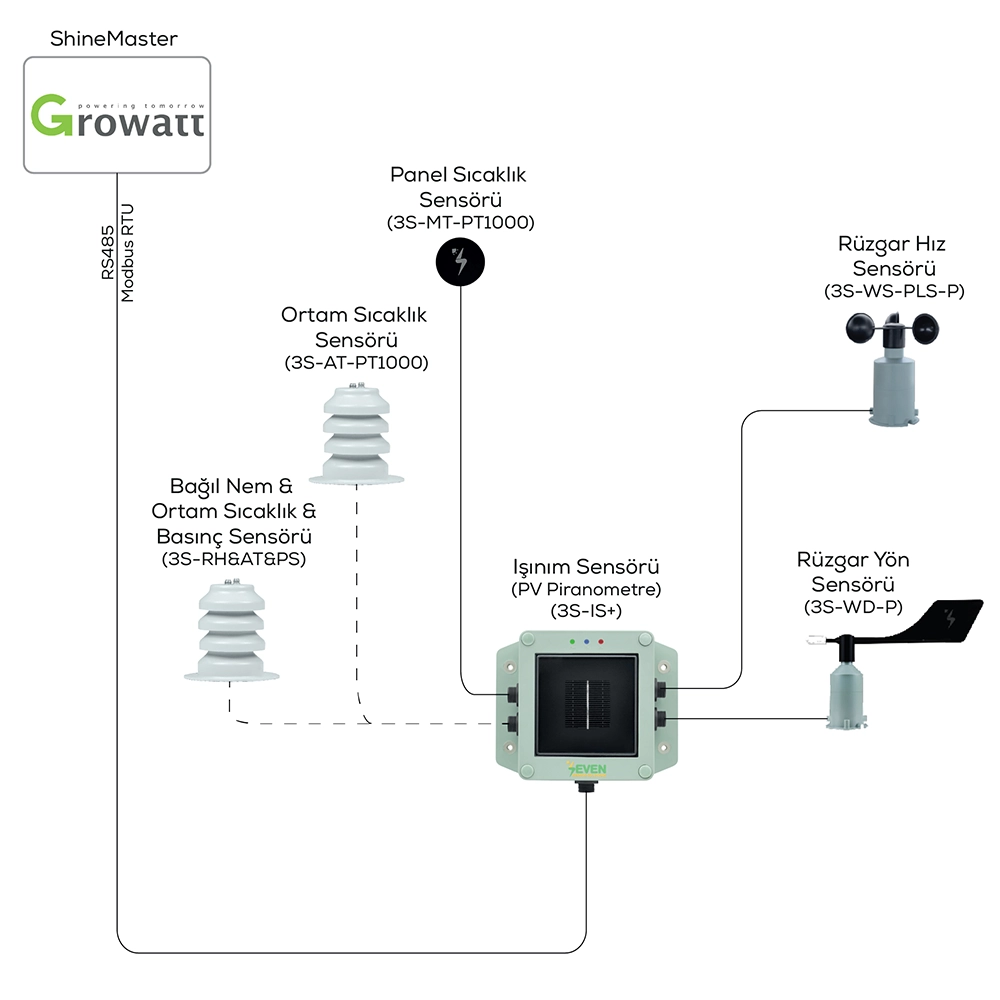

Growatt Hava İstasyonunda yer alan sensörler aşağıdaki gibidir.

• Işınım Sensörü: PV piranometre ve referans hücre olarak da bilinen ışınım sensörü hava istasyonun ana sensörüdür. Panel yüzeyine düşen ışınımın ölçülmesi için kullanılır. Tasarımı ile bir nevi minyatür bir panele de benzemektedir. Sensör içerisinde dahili sıcaklık sensörü bulunmaktadır. Ayrıca sensöre 5 ayrı harici sensör bağlanmaktadır.
• Panel Sıcaklık Sensörü: Santralde yer alan panellerin sıcaklık değişimini algılamak için kullanılmaktadır. Güneşten gelen ışınımın bir kısmı elektrik enerjisine dönüşürken bir kısmı da ısı enerjisi olarak ortaya çıkar. Bu olay PV hücrelerin ısınmasına neden olur. Hücrelerin ısınması ile elektriksel verim arasında doğru orantı vardır. Panel sıcaklığın elektriksel verime etkisini gözlemleyebilmek için kullanılması gereken sensördür. Tasarımı panellerin arkasına benzer bir yapıya sahiptir. Böylece sensör ve panel arasında ısı transfer davranışı benzer bir davranış göstermektedir
• Ortam Sıcaklık Sensörü: Ortam sıcaklığının kaydedilmesini sağlamak amacıyla kullanılır, ışınımdan etkilenmemesi için, özel olarak imal edilmiş plastik radyasyon kalkanı içerisine konumlandırılır. Bu sensör üretimin sıcaklıktan ne kadar etkilendiğini görmeniz açısından önemlidir.
• Rüzgâr Hız Sensörü: Sektörde anemometre olarak da bilinen bu sensör rüzgâr şiddetinin ölçülmesi için kullanılmaktadır. Rüzgâr şiddetinden dolayı zaman zaman paneller hasar görebilir ve sigorta firmalarına bu hasarın rüzgâr kaynaklı olduğunu gösterebilmek için sahada devamlı rüzgâr şiddetinin ölçülmesi önemlidir. Sensörden alınan veriler ile hasarın sigorta kapsamında olup olmadığı net olarak gözlemlenecektir. Ayrıca rüzgâr şiddetinin panel yüzeyindeki sıcaklığa etkisinin de gözlemlenmesini sağlamaktadır.
• Rüzgâr Yön Sensörü: Potansiyometre çıkışlı rüzgâr yön sensörü, rüzgârın yönünün belirlenmesinde kullanılır.
• Bağıl Nem Sensörü: Güneş enerji santralinizdeki bağıl nemin ölçülmesi için kullanılır.

SHINEMASTER İZLEME SİSTEMİ

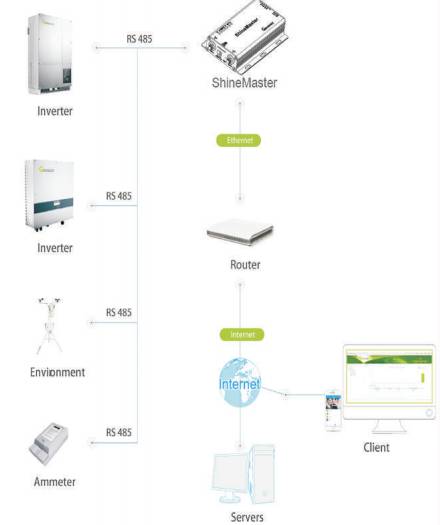

ShineMaster, güneş enerjisi santralleri için özel olarak tasarlanmıştır. Fotovoltaik cihazların RS485 bağlantısı üzerinden izlenmesini sağlayan bir veri kaydedicidir. Buna ek olarak, uzaktan izleme ve bakım sağlar ve yerel erişim için ön koşul, bilgisayar ve ShineMaster adresinin aynı alanda olması, böylece yerel bir izleme sisteminin kurulmasını sağlar.

Sensörlerin Yapılandırılması

SEVEN’in sensörlerini, sistemde önceden tanımlanmış oldukları için doğrudan Growatt’ın izleme sistemine kurabilirsiniz. Kuruluma yardımcı olmak amacı ile hazırlanmış dokümanlara sayfa başında yer alan linklerden ulaşabilirsiniz.

Ayrıca websitemizde yer alan numaralardan teknik ekibimize ve satış ekibimize ulaşabilirsiniz.
