Çok Yönlü Işınım Sensörü
Çok yönlü ışınım sensörü üç ya da dört yönlü PV tesislerde doğru performans oranı(PR) hesaplanması için özel olarak geliştirilmiştir. Sensör her bir yöndeki panel sayısına göre tüm saha için tek bir ışınım değeri hesaplamaktadır ve bu değer ile performans oranı hesaplamaktadır. Kullanıcı, doğru hesaplamalar için her bir yöndeki panel sayısını 3S-4IS yapılandırma sayfasına girecektir. Kullanılan elektronik kutunun özel tasarımı, dört adede kadar Işınım Sensörü, dört adede kadar Panel Sıcaklık Sensörü, bir Ortam Sıcaklık Sensörü, bir Rüzgar Hız Sensörü ve bir Rüzgar Yön Sensörünün aynı anda bağlanabilmesini sağlar.
Toplam etkin ışınım ve toplam etkin panel sıcaklığı hesaplanabilir ve Modbus RTU protokolü aracılığıyla veri kaydedicilere iletilebilir.
Bu değerler kullanılarak izleme sisteminde tüm saha için tek bir Performans Oranı hesaplayabilecektir.
Kategori: Işınım Sensörü
TEKNİK BİLGİLER
| Ürün Kodu | 3S-4IS |
| Elektronik Kutu | |
| Bağlanan Sensörler | Dört Işınım Sensörü, dört Panel Sıcaklık Sensörü, bir Ortam Sıcaklık Sensörü, bir Rüzgar Hız Sensörü ve bir Rüzgar Yön Sensörü |
| Standartlar | |
| Veri Çıkışı | RS485, 38400 Baud hızına kadar |
| Haberleşme Protokolü | Modbus RTU |
| Çıkış Hızı | 1/s |
| Çalışma Sıcaklığı | -40°C ila +85°C |
| Elektronik Kutu Malzemesi | ABS |
| Boyut | 211 mm x 123 mm x 60 mm (LxWxH) |
| Ağırlık | 450 gr |
| Koruma Sınıfı | IP67 |
| Güç Kaynağı | 12 ile 30 VDC (20 VDC’de is 30 mA) |
| Güç Tüketimi | 40 mA max @24 VDC |
| Elektriksel Bağlantı | 3 m PUR Kablo LIYC11Y, UV ve hava koşullarına dayanıklı |
| Galvanik İzolasyon | Güç kaynağı ve RS485 hattı arasında 1000 V |
| Işınım Sensörü(3S-IS-mV) | |
| Referans Hücre | Monokristal Silikon (31mm x 31 mm) |
| Akım Şöntü | Doğrudan hücrenin kutuplarına lehimlenmiş yüksek hassasiyetli şönt direnç |
| Işınım Aralığı | 0 – 1600 W/m² |
| Belirsizlik | ≤%1,2, (%2’den küçük, IEC61724-1 standardına göre A Sınıfı) |
| Çözünürlük | IEC61724-1 standardına göre 0,1 W/m² ≤ 1W/m² A Sınıfı |
| Tepki Süresi | 1 sn. 3 sn’den az olduğu için IEC61724-1 standardına göre A Sınıfı |
| Sapma | Yılda %0.3’den çok daha az sapma oranı |
| Görüş Alanı | IEC61724-1 standardı A Sınıfı gereğince 160°’den büyük |
| Tilt-Azimut Açısı | 0°- 0° , ≤ 1°; IEC61724-1 standardına göre A Sınıfı |
| Veri Çıkışı | mV Sinyal |
| Hücre Sıcaklık Sensör Tipi | EN 60751’e göre A Sınıfı PT1000 |
| Boyut | 140 mm x 110 mm x 42 mm (WxLxH) |
| Ağırlık | 260 gr |
| Koruma Sınıfı | IP54(IP65, IP68 opsiyonları ile) |
| Muhafaza | Aluminyum |
| Standart | IEC 61724-1:2021 ve IEC 60904 |
| Kalibrasyon | Her sensör, ISFH-Almanya tarafından kalibre edilen bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 uyarınca Sınıf AAA Sun Simülatör altında kalibre edilir |
| Test | Test, Fraunhofer ISE, Almanya’dan kalibre edilmiş bir referans hücre kullanılarak doğal güneş ışığı altında gerçekleştirilir |

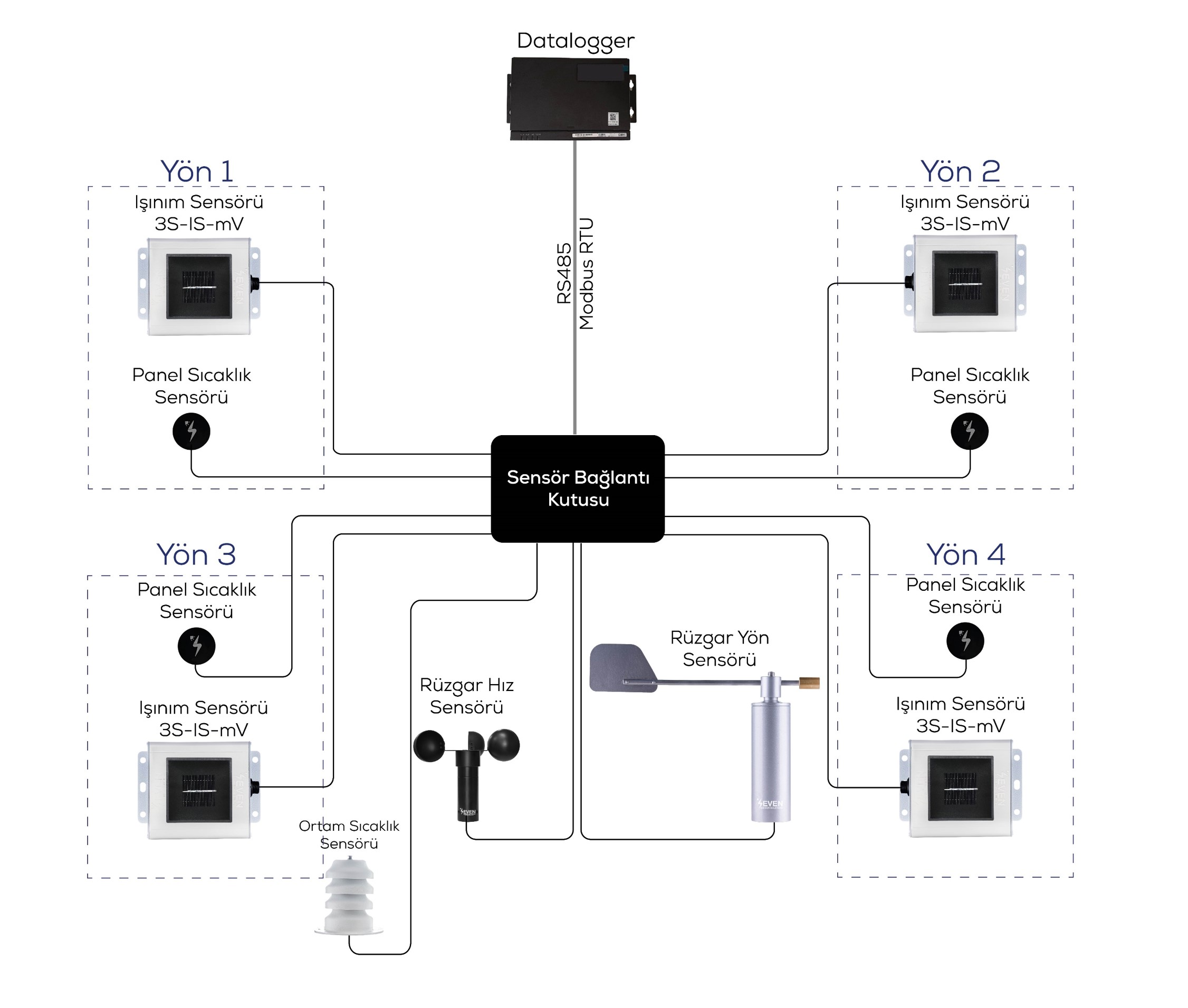

Harici Sensörlerin Bağlanması

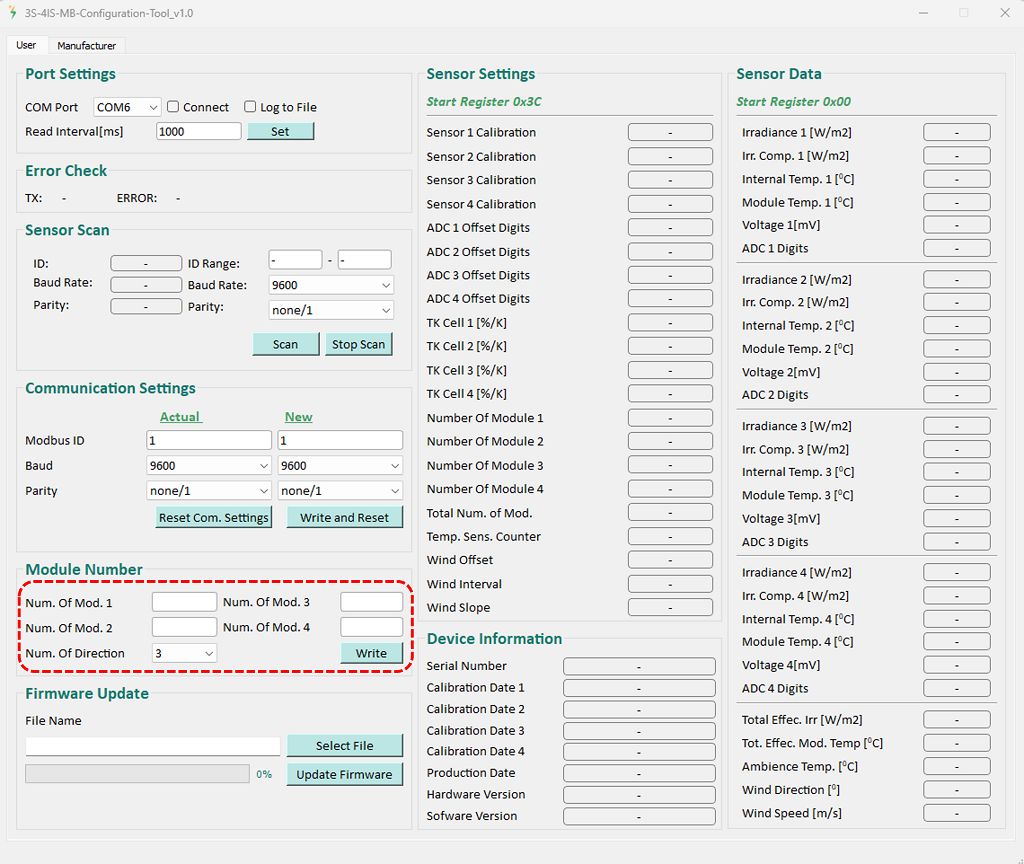

Panel Sayısının Atanması
