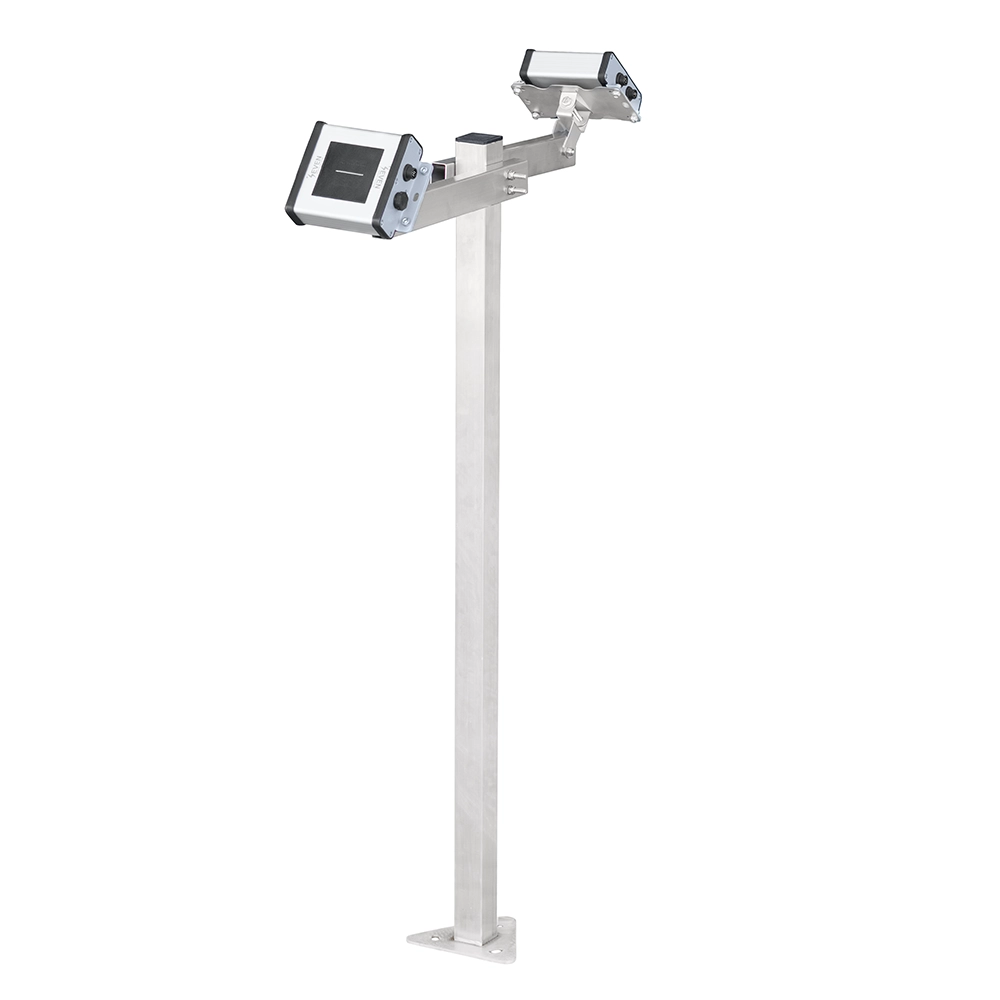

Çift Yönlü Işınım Sensörü
3S-2IS model ışınım sensörü, Çift Yönlü PV tesislerde her bir yöndeki panel sayısına göre tüm saha için tek bir ışınım değeri hesaplamaktadır ve bu değer ile performans oranı hesaplamaktadır. PV tesislerde panellerin montaj yönleri ve bu yönlerdeki panel adetleri farklılık gösterebilmektedir. 3S-2IS özel tasarımı, iki Işınım Sensörü, iki Panel Sıcaklık Sensörü, bir Ortam Sıcaklık Sensörü ve bir Rüzgar Hız Sensörünün aynı anda bağlanmasına izin verir. Sensörlerin bağlı olduğu her iki yöndeki panel sayısı 3S-2IS Arayüzü üzerinden elektronik karta girilir. Toplam etkin ışınım ve toplam etkin panel sıcaklığı hesaplanabilir ve Modbus RTU protokolü aracılığıyla veri kaydediciye iletilebilir. Bu değerler kullanılarak izleme sisteminde tüm saha için tek bir Performans Oranı hesaplayabilecektir.
Kategori: Işınım Sensörü
TEKNİK VERİLER
| Ürün Kodu | 3S-2IS |
| Referans Hücre | Monokristal Silikon (31mm x 31 mm) |
| Akım Şöntü | Doğrudan hücrenin kutuplarına lehimlenmiş yüksek hassasiyetli şönt direnç |
| Işınım Aralığı | 0 – 1600 W/m² |
| Belirsizlik | ≤%1.2, (%2’den küçük, IEC61724-1 standardına göre A Sınıfı) |
| Çözünürlük | IEC61724-1 standardına göre 0,1 W/m² ≤ 1W/m² A Sınıfı |
| Tepki Süresi | 1 sn. 3 sn’den az olduğu için IEC61724-1 standardına göre A Sınıfı |
| Sapma | Yılda %0.3’den çok daha az sapma oranı |
| Görüş Alanı | IEC61724-1 standardı A Sınıfı gereğince 160°’den büyük |
| Tilt ve Azimut Açısı | 0°- 0° , ≤ 1°; IEC61724-1 standardına göre A Sınıfı |
| Çıkış Hızı | 1/s |
| Veri Çıkışı | RS485, 38400 Baud hızına kadar |
| Haberleşme Protokolü | Modbus RTU |
| Güç Kaynağı | 12 ile 30 VDC (20 VDC’de is 30 mA) |
| Güç Tüketimi | 25 mA max @24 VDC |
| Elektriksel Bağlantı | 3 m PUR Kablo LIYC11Y, UV ve hava koşullarına dayanıklı |
| Galvanik İzolasyon | Güç kaynağı ve RS485 hattı arasında 1000 V |
| Hücre Sıcaklık Sensörü Tipi | EN 60751’e göre A Sınıfı PT1000 |
| Çalışma Sıcaklık Aralığı | -40°C to +85°C |
| Çalışma Nem Aralığı | 0 to 100% |
| Boyut | 142 mm x 110 mm x 40 mm (WxLxH) |
| Ağırlık | 0,3 kg |
| Koruma Sınıfı | IP54(IP65, IP68 opsiyonları ile) |
| Muhafaza | Aluminyum |
| Kalibrasyon | Her sensör, ISFH-Almanya tarafından kalibre edilen bir referans hücre kullanılarak IEC 60904-2 ve IEC 60904-4 uyarınca Sınıf AAA Sun Simülatör altında kalibre edilir |
| Test | Test, Fraunhofer ISE, Almanya’dan kalibre edilmiş bir referans hücre kullanılarak doğal güneş ışığı altında gerçekleştirilir |
| Bağlanan Harici Sensörler | Işınım Sensörü (3S-IS-mV) |
| Panel Sıcaklık Sensörü (3S-MT-PT1000) | |
| Ortam Sıcaklık Sensörü (3S-AT-PT1000) | |
| Rüzgar Hız Sensörü (3S-WS-PLS) |
Harici Sensörlerin Bağlanması

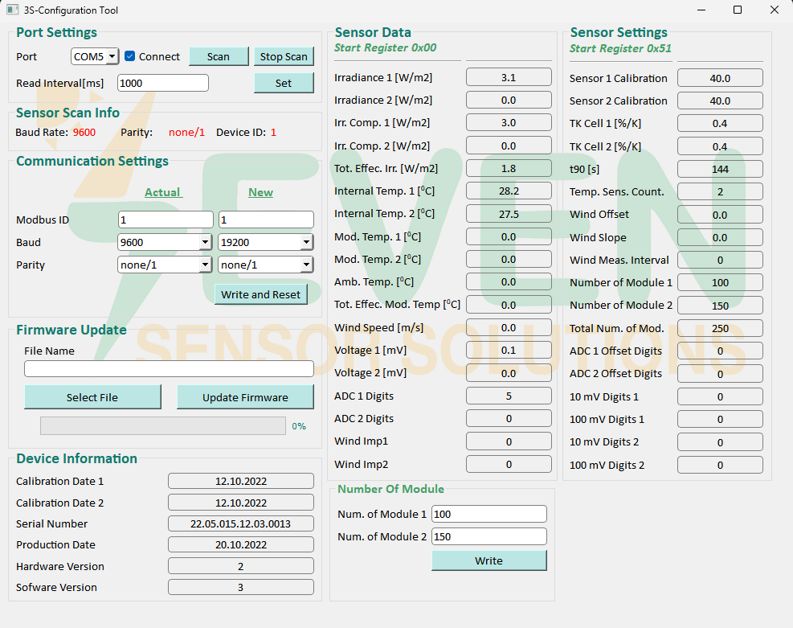

PANEL SAYISININ ATANMASI
