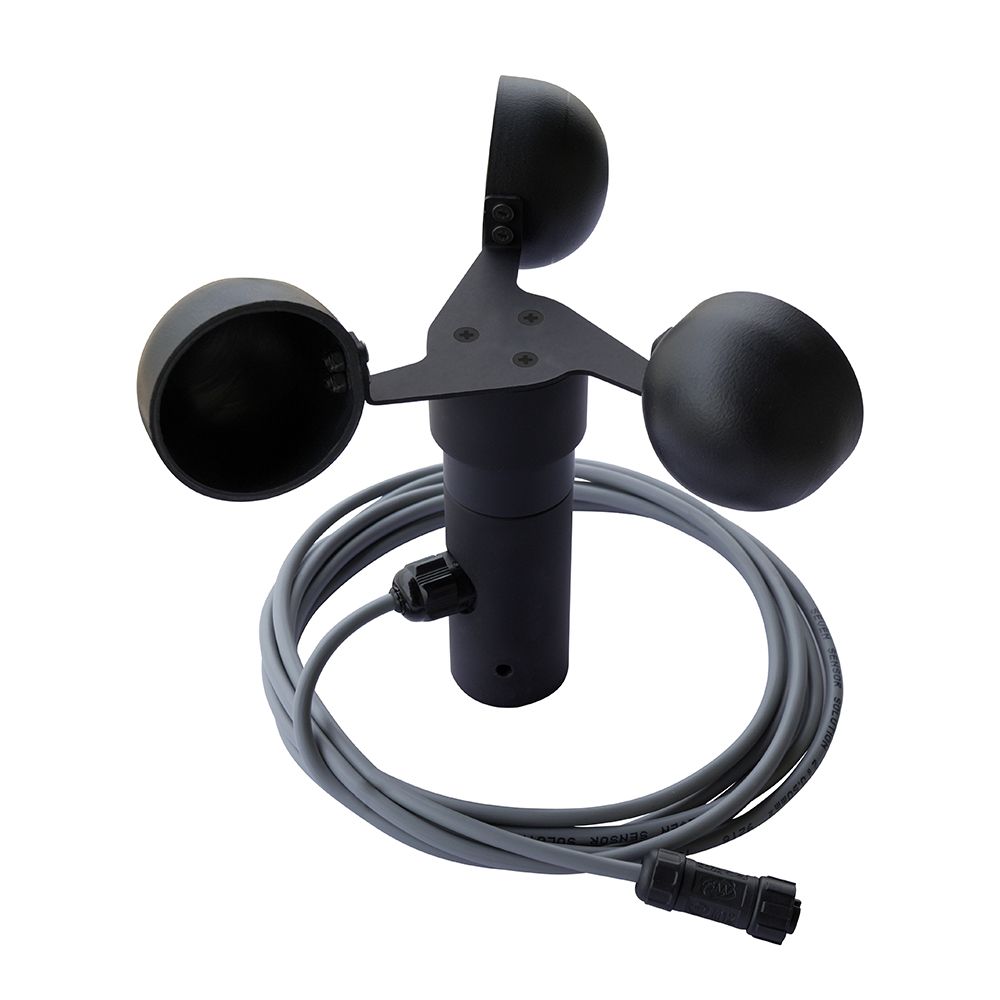

Sensor de Velocidad del Viento con Salida de Pulsos

El Sensor de Velocidad del Viento, también conocido como Anemómetro, es uno de los sensores de la estación meteorológica. Este sensor mide la velocidad del viento convirtiéndola en una señal eléctrica en m/s. El Sensor de Velocidad del Viento está diseñado para medir la velocidad horizontal del viento independientemente de la dirección. El elemento electrónico de medición en el sensor de velocidad del viento es un relé de láminas accionado por un imán giratorio conectado a las copas de viento. El sensor de Velocidad del Viento con Salida de Pulsos es compatible con la caja de sensores de Irradiación de SEVEN. Se suministra con un sistema de montaje y un cable.

Consultar
Category:

DATOS TÉCNICOS

Código del Artículo 3S-WS-PLS-A
Tipo de Sensor Anemómetro de Copa Estrella
Rango de Medición 0,9 a 60 m/s
Precisión Por debajo de 5 m/s: 0,5 m/s y 10% de la lectura por encima de 5 m/s
Resolución 0,1 m/s
Umbral 0,9 m/s
Velocidad de Supervivencia 60 m/s
Salida de Datos Relé de Láminas
Conexión Eléctrica Cable LIYY de 3 m, resistente a los rayos UV y a la intemperie
Temperatura de Funcionamiento -40°C a +85°C (Libre de Hielo)
Dimensiones Ø 180 x 145 mm
Peso 0,34 kg
Clasificación IP IP54 (Opcional IP65)
Material de la Carcasa Aluminio Anodizado
Material de las Copas ABS
Método de Montaje Montaje en Tubo o en el Suelo
Norma Cumple con IEC 61724-1:2021



Información general
Tipo de sensor Anemómetro fabricado de materiales plásticos resistentes a los rayos UV
Señal de salida Relés Reed , pulso de 2,5 Hz / (m/s)
Rango de medición 0,9 … 60 m/s
Precisión ± 0,2 m/s o ± 2% del valor de medición
Resolución 0,4 m/s carrera de viento
Frecuencia 0 … 150 Hz
Carga de contacto 10 W, máx. 42 V CC, máx. 0,4 A
Temperatura ambiente -25 °C … +60 °C, sin hielo
Cable 3 m LiYY, resistente a los rayos UV y a la intemperie
Protección IP54 o IP67
Velocidad de supervivencia superior a 80 m/s
Dimensiones 76 mm x 174 mm
Peso 0,4 kg
