¿Qué es el sensor de irradiación? ¿Como funciona?
La precisión del sensor de irradiancia en los puntos designados es muy importante para el diseño e instalación de sistemas de energía solar. Se han desarrollado sensores de irradiancia para obtener datos de irradiancia.
El sensor de irradiancia es uno de los sensores utilizados en la planta fotovoltaica para el seguimiento y evaluación profesional de los sistemas fotovoltaicos.
El sensor de irradiancia, conocido como piranómetro fotovoltaico, surgió con el desarrollo de los sistemas fotovoltaicos como un derivado de los piranómetros y se utiliza para medir el valor de la irradiancia del sol.
Los sensores de irradiación se destacan por su bajo costo y bajo requerimiento de mantenimiento.
Un sensor de irradiación consta de 3 partes principales:
- Caja de sensores
- Celda fotovoltaica
- Tarjeta electrónica

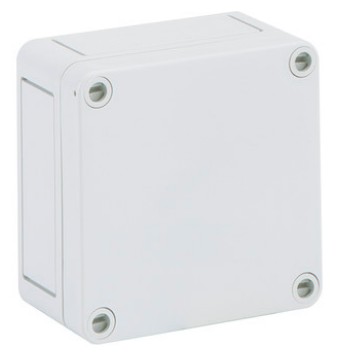

La caja del sensor, que contiene la celda fotovoltaica y la tarjeta electrónica, es una caja de conexiones fabricada en material resistente a los rayos UV y resistente a las inclemencias del tiempo. Se puede instalar fácilmente gracias a los orificios abiertos para el montaje en campo de la caja.
CELDA FOTOVOLTAICA
La celda fotovoltaica en una estructura de silicio monocristalino. Es la parte que absorbe la radiación solar. Esta celda tiene las mismas propiedades que una celda de panel fotovoltaico. Por lo tanto, se comporta igual que el panel bajo la luz y el calor.
TARJETA ELECTRÓNICA
Es la tarjeta que permite el procesamiento de los datos recopilados con la ayuda de un microprocesador.
Los sensores de temperatura y velocidad del viento se pueden conectar a la tarjeta electrónica del sensor de irradiancia SEVEN. Los datos obtenidos de los sensores son recogidos por la tarjeta electrónica.
Para ir más allá y hacer las cosas más comprensibles, debemos conocer el modo de funcionamiento y las características del sensor de irradiancia SEVEN.
MODO DE OPERACIÓN
Debido a que la corriente de cortocircuito es proporcional a la radiación, se puede utilizar una celda solar de silicio como sensor de irradiancia. Nuestros sensores están hechos de una celda solar monocristalina conectada a un shunt. El shunt trabaja al lado del circuito bajo.
La señal de medición de la corriente de cortocircuito de la celda y la resistencia del sensor de temperatura es procesada por un microcontrolador.
Los valores de temperatura e irradiación calculados se envían a un puerto RS485 a través del protocolo Modbus y a un puerto de 4-20 mA o 0-10 V si se desea una salida analógica.
CONSTRUCCIÓN MECÁNICA
La celda fotovoltaica producida con el método apropiado junto con el vidrio se coloca en la parte superior de la caja. La caja está fabricada para ser resistente a los rayos UV y apta para prensaestopas. El cableado se realiza con 3 metros de cable.
Puede encontrar especificaciones técnicas más detalladas de ModBus RTU y sensores de radiación de salida analógica, cuyo método de trabajo y estructura mecánica se dan, en las páginas de nuestro sitio.
