Calibración del sensor de irradiación por una organización acreditada independiente
La medición de la irradiancia solar es la piedra angular de la medición de la relación de rendimiento (PR) de una planta fotovoltaica. La irradiancia solar para la “Relación de rendimiento” se mide actualmente con un sensor de irradiación de celda de referencia (piranómetro PV). Es por eso que el sensor de irradiancia que se utilizará en la planta fotovoltaica debe calibrarse de acuerdo con la última versión de IEC 61724-1 y debe cumplir con ciertas clasificaciones de acuerdo con la última versión de IEC 61724-1, también. Las clasificaciones de los sensores de irradiación según la norma IEC 61724-1 se proporcionan en la siguiente tabla.
| Tipo de sensor | Clase A Precisión alta |
Clase B Precisión media |
Clase C Precisión baja |
| Sensor de irradiación de celda de referencia (piranómetro PV) |
Incertidumbre ≤ 3 % from 100 W/m2 a 1500 W/m2 |
Incertidumbre ≤ 8 % from 100 W/m2 a 1500 W/m2 |
Any |
Tabla 1 – Clasificaciones de sensores de irradiancia según IEC 61724-1
El sensor de irradiancia SEVEN es un sensor de irradiancia de clase A (alta precisión) según la norma IEC 61724-1 que ha sido verificado mediante la calibración realizada en Alemania por una organización independiente acreditada “Centro de calibración y prueba (CalTeC) Solar Cells Institut für Solarenergieforschung GmbH”. La incertidumbre del sensor de irradiancia se determina en función de la temperatura de la celda fotovoltaica a una irradiancia de 1000 W/m2 utilizando un simulador de sol Clase A+AA+. El sensor de irradiancia SEVEN calibrado se muestra en la siguiente figura. Este sensor proporciona cables que permiten una medición de voltaje Virr en relación con la radiación incidente. Además, el sensor proporciona cableado para el sensor de temperatura de la celda interna. Se utiliza un sensor PT1000 Clase A de alta precisión para medir la temperatura interna de la celda.
Figura 1: el sensor de irradiancia calibrado en Alemania
Según los resultados de medición dependientes de la temperatura del sensor de irradiancia SEVEN en condiciones de prueba estándar (1000 W/m2, espectro de referencia AM1.5G y 25 °C), la incertidumbre se calculó en 2,4 %. Este valor cumple con la “Incertidumbre ≤ 3%, de 100 W/m2 a 1500 W/m2″, que debe cumplir un sensor de irradiancia Clase A (Alta Precisión) de la norma IEC 61724-1. Los datos de medición dependientes de la temperatura se imprimen en la Tabla 2. Estos resultados se representan en la Figura 2.

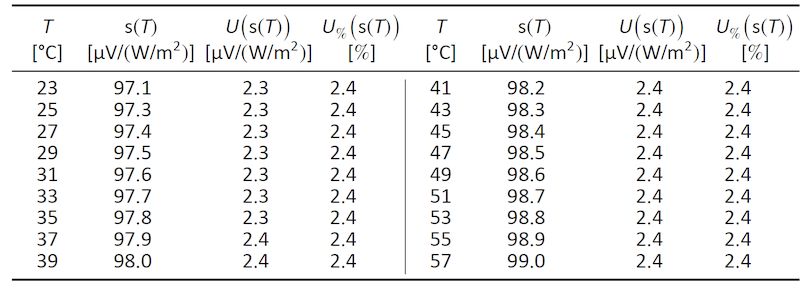

Tabla 2 – Incertidumbre del sensor de irradiación examinado

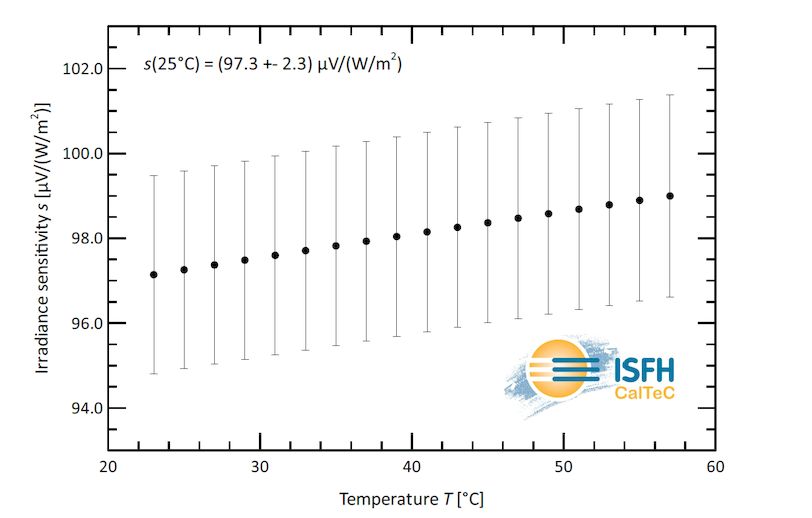

Figura 2 – Representación gráfica de los datos de la incertidumbre del sensor de irradiancia examinado
Puede encontrar el certificado de calibración del sensor de irradiancia SEVEN otorgado por una organización acreditada independiente (CalTeC ISFH) haga clic aquí.
